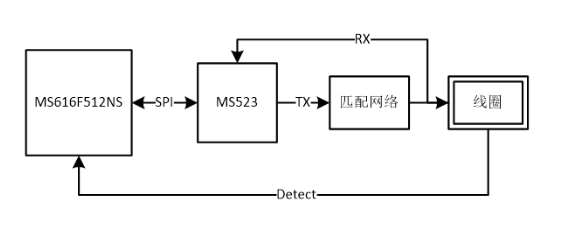

1、功能框图

1、使用 MS616F512NS 作为 MCU。
2、带低功耗来卡检测功能，功耗 30uA。持续读卡，功耗 4.5mA。
3、支持 A 类卡（包含 CPU 卡）和 B 类卡（包括身份证）。
4、检测读卡距离<=4cm，具体每种卡片距离有所区别。
5、模块尺寸：41mm*51mm*1.6mm。

2、DEMO图

PDF资料下载：

MS523低功耗读卡模块说明书

Protel Schematic
